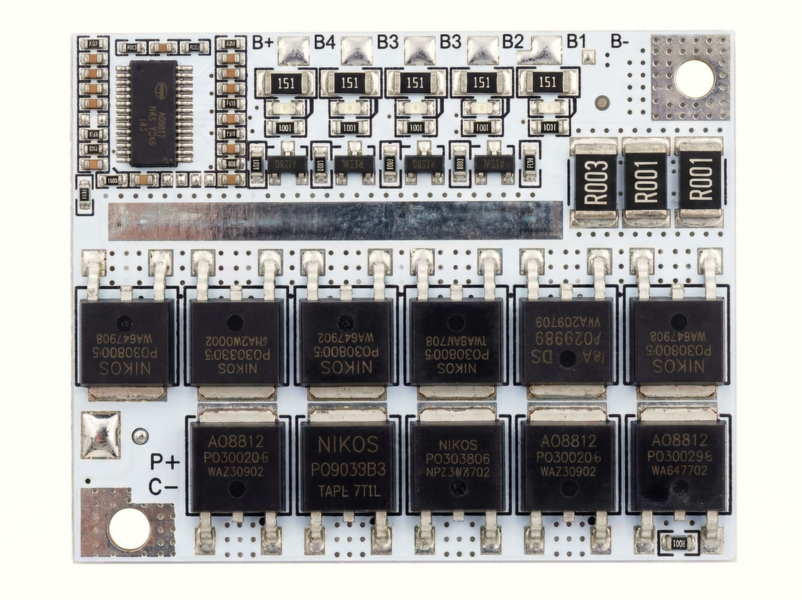

BMS плата 5S 100A

BMS плата 5S 100A (High Current) з балансиром для Li-ion акумуляторів

Професійне інженерне рішення для високопотужних збірок. Ця універсальна BMS плата розроблена для керування акумулятором із п'яти послідовно з'єднаних елементів (конфігурація 5S, номінальна напруга 18V - 21V). Завдяки посиленій силовій частині та якісному охолодженню, плата здатна витримувати пікові навантаження до 100А, що робить її ідеальним вибором для переробки мережевого електроінструменту на акумуляторний.

Технічні особливості та функціонал:

• Вбудована система балансування: Плата автоматично вирівнює напругу на кожній із 5 комірок під час заряджання. Це критично важливо для подовження ресурсу акумулятора та запобігання перекосу ємності.

• Багаторівневий контроль захисту:

  • Захист від перезаряду (відсікання при досягненні верхньої межі напруги).

  • Захист від глибокого розряду (запобігає падінню напруги нижче критичної позначки, що рятує літієві елементи від виходу з ладу).

  • Захист від короткого замикання та перевантаження по струму.

• Висока струмовіддача: Розрахована на роботу з потужними безщітковими двигунами КШМ (болгарок), перфораторів та гайковертів.

• Компактні габарити: Плата легко інтегрується у стандартні корпуси для акумуляторів, виготовлені з міцного технічного пластику.

Характеристики:

• Кількість послідовних з'єднань: 5S

• Максимальний робочий струм: 100А (піковий)

• Тип акумуляторів: Li-ion

• Функція балансування: Так

• Напруга заряду: 21V



  Загальна специфікація та опис параметрів мікросхем серії BM3451

• Технічні параметри за моделями чипів

• 1. BM3451BHDC-T28A

• Напруга захисту від перезаряджання (VDET1): 3.650V

• Напруга відновлення після перезаряджання (VREL1): 3.550V

• Напруга захисту від перерозряджання (VDET2): 2.350V

• Напруга відновлення після перерозряджання (VREL2): 2.550V

• Напруга детектування надструму розряду 1 (VOC1): 0.100V

• Напруга детектування надструму розряду 2 (VOC2): 0.300V

• Напруга детектування короткого замикання (Vshort): 0.600V

• Додаткова напруга виявлення КЗ (VOVCC): -0.100V

• Напруга старту балансування: 3.405V

• 2. BM3451HEDC-T28A

• Напруга захисту від перезаряджання (VDET1): 3.850V

• Напруга відновлення після перезаряджання (VREL1): 3.790V

• Напруга захисту від перерозряджання (VDET2): 2.000V

• Напруга відновлення після перерозряджання (VREL2): 2.500V

• Напруга детектування надструму розряду 1 (VOC1): 0.100V

• Напруга детектування надструму розряду 2 (VOC2): 0.400V

• Напруга детектування короткого замикання (Vshort): 0.800V

• Додаткова напруга виявлення КЗ (VOVCC): -0.050V

• 3. BM3451SMDC-T28A

• Напруга захисту від перезаряджання (VDET1): 4.225V

• Напруга відновлення після перезаряджання (VREL1): 4.165V

• Напруга захисту від перерозряджання (VDET2): 2.750V

• Напруга відновлення після перерозряджання (VREL2): 3.000V

• Напруга детектування надструму розряду 1 (VOC1): 0.100V

• Напруга детектування надструму розряду 2 (VOC2): 0.400V

• Напруга детектування короткого замикання (Vshort): 0.800V

• Додаткова напруга виявлення КЗ (VOVCC): -0.050V

• Напруга старту балансування: 4.165V

• 4. BM3451TNDC-T28A

• Напруга захисту від перезаряджання (VDET1): 4.250V

• Напруга відновлення після перезаряджання (VREL1): 4.190V

• Напруга захисту від перерозряджання (VDET2): 2.800V

• Напруга відновлення після перерозряджання (VREL2): 3.000V

• Напруга детектування надструму розряду 1 (VOC1): 0.100V

• Напруга детектування надструму розряду 2 (VOC2): 0.400V

• Напруга детектування короткого замикання (Vshort): 0.800V

• Додаткова напруга виявлення КЗ (VOVCC): -0.050V

• Напруга старту балансування: 4.190V

• 5. BM3451TJDC-T28A

• Напруга захисту від перезаряджання (VDET1): 4.250V

• Напруга відновлення після перезаряджання (VREL1): 4.190V

• Напруга захисту від перерозряджання (VDET2): 2.500V

• Напруга відновлення після перерозряджання (VREL2): 2.700V

• Напруга детектування надструму розряду 1 (VOC1): 0.100V

• Напруга детектування надструму розряду 2 (VOC2): 0.400V

• Напруга детектування короткого замикання (Vshort): 0.800V

• Додаткова напруга виявлення КЗ (VOVCC): -0.050V

• Напруга старту балансування: 4.190V

• 6. BM3451VJDC-T28A

• Напруга захисту від перезаряджання (VDET1): 4.300V

• Напруга відновлення після перезаряджання (VREL1): 4.240V

• Напруга захисту від перерозряджання (VDET2): 2.500V

• Напруга відновлення після перерозряджання (VREL2): 2.700V

• Напруга детектування надструму розряду 1 (VOC1): 0.100V

• Напруга детектування надструму розряду 2 (VOC2): 0.400V

• Напруга детектування короткого замикання (Vshort): 0.800V

• Додаткова напруга виявлення КЗ (VOVCC): -0.050V

• Напруга старту балансування: 4.240V

• 7. BM3451HEDC-T20B

• Напруга захисту від перезаряджання (VDET1): 3.850V

• Напруга відновлення після перезаряджання (VREL1): 3.750V

• Напруга захисту від перерозряджання (VDET2): 2.000V

• Напруга відновлення після перерозряджання (VREL2): 2.500V

• Напруга детектування надструму розряду 1 (VOC1): 0.100V

• Напруга детектування надструму розряду 2 (VOC2): 0.400V

• Напруга детектування короткого замикання (Vshort): 0.800V

• Додаткова напруга виявлення КЗ (VOVCC): -0.050V

• Напруга старту балансування: відсутнє (не підтримується)

• 8. BM3451SMDC-T20B

• Напруга захисту від перезаряджання (VDET1): 4.225V

• Напруга відновлення після перезаряджання (VREL1): 4.110V

• Напруга захисту від перерозряджання (VDET2): 2.750V

• Напруга відновлення після перерозряджання (VREL2): 3.000V

• Напруга детектування надструму розряду 1 (VOC1): 0.100V

• Напруга детектування надструму розряду 2 (VOC2): 0.400V

• Напруга детектування короткого замикання (Vshort): 0.800V

• Додаткова напруга виявлення КЗ (VOVCC): -0.050V

• Напруга старту балансування: відсутнє (не підтримується)

• 9. BM3451TNDC-T20B

• Напруга захисту від перезаряджання (VDET1): 4.250V

• Напруга відновлення після перезаряджання (VREL1): 4.130V

• Напруга захисту від перерозряджання (VDET2): 2.800V

• Напруга відновлення після перерозряджання (VREL2): 3.000V

• Напруга детектування надструму розряду 1 (VOC1): 0.100V

• Напруга детектування надструму розряду 2 (VOC2): 0.400V

• Напруга детектування короткого замикання (Vshort): 0.800V

• Додаткова напруга виявлення КЗ (VOVCC): -0.050V

• Напруга старту балансування: відсутнє (не підтримується)

• 10. BM3451TJDC-T20B

• Напруга захисту від перезаряджання (VDET1): 4.250V

• Напруга відновлення після перезаряджання (VREL1): 4.130V

• Напруга захисту від перерозряджання (VDET2): 2.500V

• Напруга відновлення після перерозряджання (VREL2): 2.700V

• Напруга детектування надструму розряду 1 (VOC1): 0.100V

• Напруга детектування надструму розряду 2 (VOC2): 0.400V

• Напруга детектування короткого замикання (Vshort): 0.800V

• Додаткова напруга виявлення КЗ (VOVCC): -0.050V

• Напруга старту балансування: відсутнє (не підтримується)

• 11. BM3451VJDC-T20B

• Напруга захисту від перезаряджання (VDET1): 4.300V

• Напруга відновлення після перезаряджання (VREL1): 4.180V

• Напруга захисту від перерозряджання (VDET2): 2.500V

• Напруга відновлення після перерозряджання (VREL2): 2.700V

• Напруга детектування надструму розряду 1 (VOC1): 0.100V

• Напруга детектування надструму розряду 2 (VOC2): 0.400V

• Напруга детектування короткого замикання (Vshort): 0.800V

• Додаткова напруга виявлення КЗ (VOVCC): -0.050V

• Напруга старту балансування: відсутнє (не підтримується)

• 12. BM3451XJDC-T20B

• Напруга захисту від перезаряджання (VDET1): 4.350V

• Напруга відновлення після перезаряджання (VREL1): 4.230V

• Напруга захисту від перерозряджання (VDET2): 2.500V

• Напруга відновлення після перерозряджання (VREL2): 2.700V

• Напруга детектування надструму розряду 1 (VOC1): 0.100V

• Напруга детектування надструму розряду 2 (VOC2): 0.400V

• Напруга детектування короткого замикання (Vshort): 0.800V

• Додаткова напруга виявлення КЗ (VOVCC): -0.050V

• Напруга старту балансування: відсутнє (не підтримується)

• 13. BM3451ZKDC-T20B

• Напруга захисту від перезаряджання (VDET1): 4.425V

• Напруга відновлення після перезаряджання (VREL1): 4.300V

• Напруга захисту від перерозряджання (VDET2): 2.650V

• Напруга відновлення після перерозряджання (VREL2): 3.000V

• Напруга детектування надструму розряду 1 (VOC1): 0.100V

• Напруга детектування надструму розряду 2 (VOC2): 0.400V

• Напруга детектування короткого замикання (Vshort): 0.800V

• Додаткова напруга виявлення КЗ (VOVCC): -0.050V

• Напруга старту балансування: відсутнє (не підтримується)

• 14. BM3451TNDE-T20B

• Напруга захисту від перезаряджання (VDET1): 4.250V

• Напруга відновлення після перезаряджання (VREL1): 4.130V

• Напруга захисту від перерозряджання (VDET2): 2.800V

• Напруга відновлення після перерозряджання (VREL2): 3.000V

• Напруга детектування надструму розряду 1 (VOC1): 0.100V

• Напруга детектування надструму розряду 2 (VOC2): 0.200V

• Напруга детектування короткого замикання (Vshort): 0.600V

• Додаткова напруга виявлення КЗ (VOVCC): -0.050V

• Напруга старту балансування: відсутнє (не підтримується)

•

• Напруга старту балансування: 3.590V

Ми рекомендуємо використовувати цю плату при відновленні або створенні нових збірок для інструментів Makita, DeWalt, Milwaukee, Dnipro-M та інших брендів, де потрібна максимальна віддача енергії та надійний захист.
